Вог 17 википедия: 17 | это… Что такое ВОГ-17?

Содержание

17 | это… Что такое ВОГ-17?

30 мм ВОГ-17 патрон, используемый в советских/российских 30 мм гранатомётах. Слева для сравнения промежуточный патрон 7.62×39 мм.

ВОГ-17 — гранатометный выстрел. Представляет собой осколочную гранату.

Содержание

1 История развития
2 Описание
3 Снаряжение гранат
4 ТТХ
5 Учебное использование
6 Работа частей и механизмов выстрела к гранатомету
7 См. также

История развития

Выстрел ВОГ-17 разработан конструкторским бюро «Прибор» в конце 1960-х годов для стрельбы из гранатомета АГС-17. ВОГ-17 с взрывателем мгновенного действия — одна из первых, теперь уже устаревших, модификаций осколочных гранат. В 1971 году выстрел ВОГ-17А был модифицирован взрывателем с устройством самоликвидации (получил название ВОГ — 17М).

Описание

Корпус гранаты стальной тонкостенный, химически зачернен, внутри корпуса имеется спираль из насеченной проволоки прямоугольного сечения, осколочная рубашка с полуготовыми осколками.

Взрыватель взводится на расстоянии 10-60 м от дульного среза гранатомета, что обеспечивает дополнительную безопасность при стрельбе.

Гранаты ВОГ-17А и ВОГ-17М в боевом снаряжении окрашены в черный цвет.

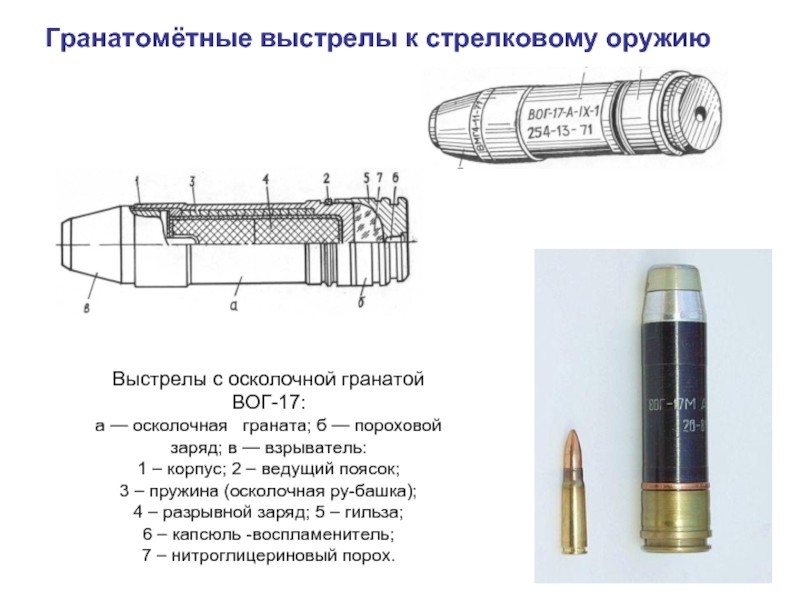

Снаряжение гранат

Выстрелы ВОГ-17А и ВОГ-17М состоят из осколочной гранаты, порохового/метательного заряда и головного взрывателя мгновенного действия.

Пороховой заряд выстрела ВОГ-17А предназначается для сообщения гранате начальной скорости. Он состоит из гильзы, капсюля-воспламенителя и нитроглицеринового пороха.

Головной взрыватель ударного действия служит для взрыва гранаты при встрече её с целью. Головной взрыватель состоит из ударного (инерционного) и воспламенительного механизмов и предохранительного механизма дальнего взведения.

ТТХ

Калибр — 30 миллиметров
Длина выстрела — 132 мм
Длина гильзы — 28 мм
Длина гранаты — 113 мм
Вес выстрела — 0,35 кг
Вес гранаты — 0,28 кг
Площадь поражения — 70 кв. м.
Начальная скорость гранаты — 185 м/с.

Учебное использование

Для обучения действиям с оружием используются учебные выстрелы, которые не имеют снаряжения. Граната с гильзой дополнительно скреплены осевым винтом для предупреждения демонтажа патрона в результате многократных манипуляций в служебном обращении. В очко гранаты ввернута холостая втулка, повторяющая форму и размеры взрывателя.

Работа частей и механизмов выстрела к гранатомету

До выстрела жало ударного механизма взрывателя упирается своим буртиком в заслонку предохранительного механизма, удерживаемую от разворота стопором, и поэтому оно не может наколоть капсюль-детонатор. При выстреле от удара бойка затвора по капсюлю-воспламенителю порохового заряда взрывается капсюльный состав и воспламеняются пороховой заряд. Образовавшиеся при сгорании порохового заряда газы выбрасывают гранату из канала ствола. Капсюль-воспламенитель воспламенительного механизма взрывателя при выстреле под действием силы инерции от линейного ускорения гранаты сжимает пружину и накалывается на жало. Луч огня от капсюля-воспламенителя через отверстие во втулке с осью зажигает пороховой состав предохранительного механизма, который на расстоянии 10-30 м от дульного среза ствола гранатомета заканчивает горение, и стопор, освободившись от порохового состава и поднимаясь под действием пружины, освобождает заслонку; заслонка, поворачиваясь под действием поворотной пружины и центробежной силы, открывает путь жалу ударного механизма. При встрече с целью (преградой) мембрана с колпачком, деформируясь, продвигает стержень с жалом ударного механизма и жало накалывает капсюль-детонатор, который взрывается и вызывает взрыв разрывного заряда гранаты. При этом пружина и корпус гранаты дробятся на осколки, которые и поражают живую силу противника.

См. также

Выстрел гранатомётный ВОГ-25

Выстрел гранатомётный ВОГ-25 Википедия

ВОГ-17(ВОГ-17А)/ВОГ-30-расшифровывается, как «выстрел с осколочными гранатой«. ГПД-30 расшифровывается, как «граната повышенной(-го) дальности (действия)«, часто фигурирует, как «граната повышенной эффективности». ВОГ предназначен для поражения живой силы врага и не бронированной техники врага посредством фугасного и осколочного воздействия 30-мм боеприпаса. Проектированием и созданием ВОГ-17(ВОГ-17А)/ВОГ-30 занимался в конце Научно-исследовательский технологический институт в подмосковном городе Балашиха (в настоящее время ФГУП ГРП «Базальт»). Наибольший расход 30-мм ВОГов приходится на автоматические гранатометы АГС-17 и АГС-30. Во время Чеченской войны 1995-2003 годы ВОГ-17/30 и ВОГ-25 переделывали в ручные осколочные гранаты посредством снятия штатного взрывателя ВМД-М (ВМД-К) и установкой запала УЗРГМ. Данные самодельные гранаты стали называть «Хаттабками». На базе ВОГ-30 болгарский оружейный наладил производство ручных наступательных гранат AR-ROG (

). Выстрелы ВОГи транспортируются в деревянных ящиках, в каждом ящике два герметичных «цинка». В каждом «цинке» находится 48 выстрелов, каждый выстрел помещен в картонную гильзу.

На момент написание статьи 30-мм ВОГи можно разделить поколения: 1-поколение-ВОГ-17(ВОГ-17А)/ВОГ-17М, 2-поколение ВОГ-30, 3-поколение ГПД-30. Первое поколение от последующих отличается тем, что гранаты предназначались для не летального поражение врага. То есть нанести наибольшему числу живой силе врага осколочные ранения, что приводит к деморализации и отвлечению личного состава на вывоз раненых с боевых позиций. Второе и третье поколение ВОГов создавались не только для не летального поражения, а также летального поражения личного состава. По мнению автора статьи, у ВОГов есть несколько недостатков. Выстрелы не имеют кумулятивных и зажигательных гранат для выполнения других боевых задач. Так кумулятивные боеприпасы оказались бы достаточно эффективным даже для стрельбы по современным танкам и легкобронированной техники. Верхняя броня танков недостаточно толстая, что позволит пробивать ее кумулятивными боеприпасами данного калибра, плюс можно поражать легкобронированную технику в любую проекцию. Плюс кумулятивные боеприпасы способны пробивать толстые кирпичные и бетонные стены. Зажигательные боеприпасы пригодились для создания очагов пожаров, при снаряжении лент можно комбинировать боеприпасы. Недостаток всех ВОГов, что они не умеют подпрыгивать, как ВОГ-25П «Подкидыш», который подпрыгивает на 1-1,5 метра от земли и взрывается. Так при попадании в грунт много осколков уходят в попавшее препятствие, а при подпрыгивании на 1 метр, то эффективность осколков возросла, плюс повышалась вероятность поражения врага, укрывающегося в окопах и других укрытия. Стоит отметить, что для ВОГов не производят ручные гранатометы (хотя существует несколько моделей, но на вооружение не поступили), которые пригодились военным для ведения огня по настильной траектории в условиях города, где нужно поразить цель в здании, возле стен. Данные гранатометы оказались бы более мобильными по сравнению с АГС-17/30.

Устройство выстрелов

Гранатометные выстрелы ВОГи состоят из трех основных частей: ВМД-М (взрыватель многозвенного действия модифицированный), осколочный корпус (у ВОГ-17-осколочная рубашка из проволоки с полуготовыми элементам) внутри которого находится взрывчатое вещество, гильза с пороховым зарядом. ВМД-М предназначен для детонации гранаты во время попадания в цель (стену, грунт и т.п.), взрыватель имеет предохранитель, который взводит в боевое положение взрыватель через 10-30 метров после выстрела. Предохранитель обеспечивает безопасность при транспортировке и хранение зарядов, а также при случайном попадание гранаты о преграду (столб, дерево, забор) в непосредственной близости от гранатомета и его расчета. ВМД-М так же имеет механизм самоликвидации примерно через 25 секунд, если не произошел удар бойком по запалу. Корпус служит для создания осколков, хранение ВВ (A-IX-1). На корпусе имеется медный поясок, который служит для лучшей обтюрации (закупоривания-герметичности) гранаты во время выстрела, а также для придания вращения по оси во время движения по стволу гранатомета. Гильза служит для герметичного хранения порохового заряда, который служит для самого выстрела (придания начальной скорости), в гильзе располагается капсюль.

Выстрел для подствольных гранатомётов СтрайкАрт ВОГ-25С (SA VOG-25S)

Рассрочка 0-0-6

Гарантия низкой цены

Есть в наличии

255 р.

Нашли дешевле? Снизим цену!

Нашли дешевле?

Отправьте нам данные о товара на сайте конкурента и мы подарим вам скидку на разницу плюс 10%

К сравнению В избранное добавить в корзину купить в рассрочку Купить в один клик

Характеристики
Описание
Отзывы (6)
Вопросы
Доставка

Артикул SA VOG-25S
Производитель СтрайкАрт, Россия

Принцип действия Пиротехнический

Назначение Для игры в страйкбол

Материал изготовления Картон, пластик

Тип изделия Выстрел для подствольного гранатомёта

Наполнитель Горох

Выстрел для подствольных гранатомётов ВОГ-25С от фирмы СтрайкАрт, Россия. Обновленная версия! Инновационные выстрелы для 40мм подствольных гранатометов М203, ГП30 и т.д. Работает на вышибном заряде. Не требуется никаких переходников и газа. Безотказно работает при любой погоде и температуре. Взрыв гранаты происходит через 3-4 секунды после выстрела из гильзы. Для инициации вышибного заряда требуется электрический разряд. Соответственно, для стрельбы гранатами Вог25с требуется доработка подствольного гранатомета. Для доработки вы сможете приобрести установочные киты. После установки нашего установочного кита, подствольный гранатомет так же сможет продолжать использоваться с гранатами других производителей. Дальность полета гранаты: 70-100 метров.

Пироэлемент: на базе 4 корсар Инициатор: электроинициация Материал корпуса: алюминиевая трубка, картон, пластик Вес снаряда: 50 грамм Вес снаряженной гильзы: 105 грамм Тип наполнителя: Горох

Товар сертифицирован.

У обновленных ВОГов внешний диаметр гильзы чуть больше 40мм (а именно на 0,2-0,4 мм). Из-за этого они могут либо с усилием, либо вообще не лезть в некоторые стоковые подствольники М203 и ГП-30. Замечено пока с гранатометами G&P и King Arms. Чтобы проблем не возникало, необходимо спилить выступ внутри ствола гранатомёта и подогнать под размер гильзы. Можно сделать это либо самому обычным круглым напильником, либо обратиться в мастерскую.

ВНИМАНИЕ! Не производить выстрел с углом возвышения менее 20 градусов к горизонту. Перед использованием убедиться, что в зоне траектории полёта и предполагаемом опасном радиусе не находятся люди без средств защиты головы и глаз. Данный комплект предназначен для использования на специально оборудованных площадках для игры в страйкбол в присутствии представителей организаторов игр. Не бросать в открытый огонь и не вскрывать изделие. Беречь от детей.

Магазин не несет ответственность за неразумное использование изделия!

Читать полностью

Оставить отзыв

Владимир 29.12.2018

Покупал 10 штук , запуск производили при сырой погоде 9 из 10 сработали , 1 штука вылетела , но не сработала (возможно из-за того что в сугроб улетела)

Покупал через интернет — магазин , проблем не обнаружено при получении… Доставка до г. Зеленограда заняла 4 дня

Роман 21.08.2017

Выстрелы работают на ура, но если сырая погода, то они летят всего на 5-10 метров, либо не срабатывают.

Магазин отличный:)

Дмитрий 31.07.2017

Покупал 10+5 гранат. взял на воскреску 5. сработали из них только 3. возможно, просто не повезло Но вообще изобретение очень даже неплохое.

Магазин хороший, служба доставки сработала оперативно.

Клименко Александр Андреевич 08.09.2016

Товар пока не опробовал.

Магазин сработал на все сто! Перезвонили через пять минут после того как я сделал заказ (это была суббота). + это наверное единственный магазин который успешно отправил этот товар в Калининград.

Антон 04.12.2015

Пока опробовать не довелось, но за этим дело не станет)

Быстрая доставка, прекрасная тех поддержка. Доволен, обращусь ещё.

Добавить отзыв
Задать вопрос

Задать вопрос

Бесплатная доставка в 11 городов РФ:

Москва и область*
Санкт-Петербург
Нижний Новгород

Ростов-на-Дону
Краснодар
Уфа

Тюмень
Челябинск
Пермь

Новосибирск
Екатеринбург

Укажите Ваш город

Способ доставки

Срок доставки:

Стоимость доставки:

Способы оплаты:

Для расчета стоимости и срока доставки укажите Ваш город, а также добавьте товары в корзину. ВАЖНО:

Для получения посылки возьмите свой паспорт или другой документ, удостоверяющий личность.
Выбор транспортной компании остается за магазином. Если вы хотите выбрать транспортную компанию сами, то укажите это в комментариях. В таком случае оплата стоимости доставки производится клиентом при получении товара.
В случае если вашего города нет в списке городов, то указывайте ближайший к Вам крупный город, который есть в списке, а в адресе доставки обязательно напишите конечный пункт назначения. Такая заявка будет обрабатываться вручную, сроки и стоимость сообщит Вам наш менеджер.

Гарантия и возврат

Оплата

Видеообзор:

Обзор на Выстрел для подствольных гранатомётов СтрайкАрт ВОГ-25С (SA VOG-25S)

Запрос поступления

Купить в один клик

ВОГ-30 (ГРАУ-7П36)

В 1980-ые года конструкторским бюро ГНПП «Прибор» было разработан второе поколение 30-мм ВОГов ВОГ-30. Новый выстрел оказался в 1,5-2 раза эффективней по осколочному действию, упрощена конструкция изготовления корпуса. Стенки корпуса стали изготавливаться холодной штамповкой, во время штамповки на стенки корпусу с внутренней стороны сразу наносились насечки для создания осколков. За счет отсутствия внутренней осколочной рубашки удалось увеличить массу взрывчатого вещества с 36 грамм до 40 грамм. Новый корпус и увеличение ВВ увеличило вероятность летального поражение врага во время взрыва.

Автоматический гранатомет АГС-30

Опыт использования станкового автоматического гранатомета АГС-17 в многочисленных военных конфликтах в конце XX в. показал, что он является весьма эффективным средством борьбы с живой силой противника. В то же время автоматический гранатомет стал для противника приоритетной целью, которую следует поразить в первую очередь. В связи с этим возникла необходимость улучшить «выживаемость» АГС-17 на поле боя за счет уменьшения действия демаскирующих факторов (звуковой и световой эффекты выстрела, габариты оружия, численность расчета) и повышения тактической мобильности гранатомета, обусловленной в первую очередь его массой. В соответствии с этими требованиями в конце 1990-х гг. в тульском КБ приборостроения был разработан новый 30-мм станковый автоматический гранатомет АГС-30, который был принят на вооружение Российской армии и запущен в серийное производство.

Как и АГС-17, станковый автоматический гранатомет АГС-30 спроектирован на основе схемы автоматики, действующей за счет использования энергии отдачи массивного свободного затвора. Примечательно, что для увеличения инерции затвора на нем размещены снижатель и шептало. Таким образом, их масса включена в массу подвижных частей и наряду со своими основными функциями они участвуют еще и в запирании канала ствола.

Читать: Семейство авиационных ракет К-13

Особенностью схемы автоматики АГС-30 является производство выстрела в момент, когда затвор еще продолжает движение вперед, что предотвращает жесткий удар в крайнем переднем положении, а также использование возвратной пружины, полностью поглощающей энергию отдачи затвора, чтобы исключить удар в крайнем заднем положении. Таким образом, автоматика АГС-30 работает безударно.

Указанные выше технические решения позволили отказаться от использованного в АГС-17 гидравлического тормоза отката и существенно уменьшить массу системы в целом.

Ударно-спусковой механизм гранатомета рассчитан на ведение только автоматического огня. Темп стрельбы составляет 400 выстр./мин. В качестве боеприпасов применяются 30-мм унитарные выстрелы ОГ-17, ВОГ-17М и ВОГ-30. Граната нового выстрела ВОГ-30 имеет массу осколочного корпуса на 60% больше, чем у американской гранаты М384, а площадь осколочного поражения выше в 1,5 раза. Начальная скорость гранаты превышает 185 м/с, а дальность стрельбы составляет более 1700 м.

Масса станка равна всего 6 кг, а масса гранатомета со станком, но без патронной коробки и прицела не превышает 16,5 кг! Это означает, что в боевом положении гранатомет может перемещаться на поле боя силами одного номера расчета. Впрочем, при боекомплекте в 120 выстрелов полная весовая нагрузка на каждого из двух номеров расчета достаточно велика и достигает 36—38 кг.

Читать: Гранатомет РПГ-29 «Вампир»

Новый гранатомет снабжен заимствованным у АГС-17 оптическим прицелом 2,7-кратного увеличения ПАГ-17, однако в дополнение к нему предусмотрены также механические прицельные приспособления, включающие прицел и регулируемую мушку.

Ха-ха

Вау

Доволен

Печально

Злюсь

Voted Thanks!

Возможно вам будет интересно:

Автоматический гранатомет АГС-17 «Пламя»
РПГ-7
Гранатомет РПГ-22 «Нетто» (6Г18)
Пистолет АПС
Гранатомет РПГ-29
Конструкция пистолета «Colt» М 1911
Подствольный гранатомет ГП-25 (6Г15) «Костер»
Подствольный гранатомет ГП-30 (6Г21) «Обувка»
Легкий пехотный огнемет ЛПО-97
Гранатомет РПГ-16
Пистолет ПСС
Конструкция пистолета ГШ-18

Подписывайтесь на
наш канал в Яндекс.Дзен

ГПД-30

ГПД-30, расшифровывается, как граната повышенного действия (или дальности). Для увеличение боевой эффективности автоматических гранатометов в конце 1990-ых было решено создать новый боеприпас третьего поколения. В 2005 году граната была принята на вооружение российской армии. Граната получила новый корпус с более высокими аэродинамическими свойствами, что увеличило дальность полета (с 1700 до 2100 метров), уменьшило время полета, уменьшилось влияние ветра. Взрывчатое вещество A-IX-1 было заменено на A-IX-2, которое на 15-20% мощней, что дополнительно увеличило мощность взрывов и силу осколков. Вместо медного пояска имеются 2 кольца (подобие поршневых колец) на корпусе гранаты.

Модификации 30-мм выстрелов ВОГ РФ и зарубежные образцы:

ВОГ-17А-осколочный выстрел первых выпусков. Тело выстрела окрашено в черный цвет;
ВОГ-17М-модернезированный выстрел ВОГ-17А. Имеет модифицированный взрыватель ВМГ-М с 25-секндным самоликвидатором в случае не подрыва о цель. Тело выстрела окрашено в черный цвет. ВОГ-17МУ-осколочный выстрел;
ВУС-17-выстрел учебный-специальный. Предназначен для учебной стрельбы. Не содержит взрывчатое вещество. При попадании образуется оранжевый дым, который выходит через несколько отверстий в корпусе заряда;
ВОГ-30-выстрел осколочный гранатометный. Улучшенный вариант ВОГ-17А/ВОГ-17М, отличается более высоким поражающим осколочным действием. Тело выстрела окрашено в серый цвет;
ВУС-30-выстрел учебный-специальный. Предназначен для учебных стрельб. Создает облако дыма красно-желтого цвета, время дымогенерации 10-15 секунд;
ГПД-30-граната повышенного действия (или дальности). Отличается повышенной дальностью выстрела и высоким поражающим осколочным действием. Тело выстрела красится в серый цвет;
ВОГ-17 ЛАФ (индекс ГРАУ – 7П10) – лафетопробный выстрел;
ВОГ-17М ЛАФ (индекс ГРАУ – 7П10М) – лафетопробный выстрел;
RHV-HEF-осколочный выстрел болгарского оружейного ;
RHV-TP-учебный выстрел болгарского оружейного ;
T-M93P1-осклолочный выстрел сербского оружейного ;
VG-M93 — учебный выстрел сербского оружейного ;
VMG-M93 учебный выстрел-маркер сербского оружейного .

Технические характеристики выстрелов ВОГов

ТТХ	ВОГ-17	ВОГ-17М	ВОГ-30	ГПД-30
Масса выстрела (кг)	0,35	0,348	0,348	0,34
Масса гранаты (кг)	0,28	0,275	0,275	0,275
Масса взрывчатки (кг)	0,036	0,036	0,04	0,036
Начальная скорость (м/с)	185	185	185	185
Калибр (мм)	30	30	30	30
Длина выстрела (мм)	132	132	132	132
Длина гильзы (мм)	28	28	28	28
Длина гранаты (мм)	113	113	113	113
Диаметр фланца гильзы (мм)	31,9	31,9	31,9	31,9
Диаметр фланца выступа гильзы (мм)	32,6	32,6	32,6	32,6
Площадь поражения (м. кв)	70	70	110	130
Радиус поражения (м)	6	6	6	6
Дальность выстрела (м)	1700	1700	1700	2200
Способ поражения	осколочно-фугасный	осколочно-фугасный	осколочно-фугасный	осколочно-фугасный

ВЫСТРЕЛ ГРАНАТОМЁТНЫЙ ВОГ-17

Оружие и Вооружение > Оружие пехоты > Боеприпасы > Выстрел гранатомётный ВОГ-17

Существуют три модификации гранатометных выстрелов. Первоначальный, уже устаревший, ВОГ-17 с взрывателем мгновенного действия. Последующая модификация — ВОГ-17М с взрывателем мгновенного действия ВМГ-М, — отличается от предыдущего тем, что взрыватель снабжен устройством самоликвидации. Механизм самоликвидатора вводится в действие при выстреле, его пиротехнический замедлитель рассчитан на 25 секунд. Самоликвидатор не зависит от датчика цели взрывателя и обезвреживает гранату, если в течение заданного времени основной взрыватель по какой либо причине не сработал.

Корпус гранат ВОГ-17 и ВОГ-17М стальной тонкостенный, внутрь корпуса вставлена спираль из насеченной проволоки прямоугольного сечения осколочная рубашка с полуготовыми осколками. ВОГ-30 вновь разработанный, усовершенствованный тип, имеющий более мощное осколочное действие за счет применения нового метода изготовления корпуса методом объемного холодного деформирования с образованием полуготовых осколков на его внутренней поверхности. Кроме того, в ВОГ-30 применена автономная герметизация метательного заряда в гильзе. Осколочная рубашка как отдельная деталь в ВОГ-30 отсутствует. Взрыватели всех типов гранат взводятся на расстоянии 10-60 метров от дульного среза гранатомета, чем обеспечивается дополнительная безопасность при стрельбе. Корпуса гранат ВОГ-17 и ВОГ-17М химически зачернены.

Помимо боевых осколочных выстрелов, существуют и боеприпасы вспомогательного назначения. Для обучения действиям с оружием используются учебные выстрелы, не имеющие снаряжения. Граната с гильзой в них дополнительно скреплены осевым винтом для предупреждения демонтажа патрона в результате многократных манипуляций в служебном обращении. В очко гранаты ввернута холостая втулка, повторяющая форму и размеры взрывателя. Для проведения учебных стрельб используются практические выстрелы, имеющие обозначение ВУС-17. От боевых они отличаются только тем, что вместо заряда ВВ гранаты снаряжены пиротехническим составом оранжевого дыма, обозначающим место падения гранаты. Граната не имеет осколочной рубашки, а стенки корпуса гранаты утолщены. Для отличия практических гранат от боевых, помимо надписи ВУС-17 (вместо ВОГ-17М) и отсутствия индекса ВВ, на корпуса ВУС-17 еще наносится красная кольцевая полоса. Гранаты выстрелов ВУС-17 бывают двух видов — с двумя симметричными отверстиями на корпусе между центрующими утолщениями, и без отверстий. Отверстия облегчают выход дыма и, кроме того, могут служить дополнительным отличительным признаком практического выстрела.

МОДИФИКАЦИИ

ВОГ-17. Базовая модификация со взрывателем мгновенного действия.

ВОГ-17М. Взрыватель снабжен устройством самоликвидации (замедлитель рассчитан на 25 секунд).

ВОГ-30. Усовершенствованный тип, имеющий более мощное осколочное действие, а также автономную герметизацию метательного заряда в гильзе.

ВУС-17. Практический выстрел. Вместо заряда ВВ гранаты снаряжены пиротехническим составом оранжевого дыма, обозначающим место падения гранаты.

ХАРАКТЕРИСТИКА

ТТХ ВОГ-17
Калибр, мм	30
Нач. скорость гранаты, м/с	185
Вес выстрела, г	350
Вес гранаты, г	280
Вес ВВ, г	36
Длина выстрела, мм	132
Длина гильзы, мм	28
Длина гранаты, мм	113
Диаметр фланца гильзы, мм	31,9
Диаметр фланца выступа, мм	32,6
Площадь поражения, кв. м	70
Максимальное давление газов, МПа	123

30×29мм ВОГ-17М HE-SD / осколочно-фугасная / граната

Перейти к содержимому

30×29мм ВОГ-17М HE-SD /осколочно-фугасный/ гранатомет2020-04-24T13:30:52+00:00

Осколочно-фугасная граната с самоуничтожением

Аркус ИО-30 /ВОГ-17/ — 30-мм осколочно-фугасный выстрел с самоуничтожением для автоматических гранатометов АГС-17 и АГС-30.

Выстрел обеспечивает эффективное действие против живой силы противника на открытой местности или в легких укрытиях на расстоянии до 1700 м.

Граната оснащена дистанционным взрывателем с самоуничтожением.

Гранаты самоуничтожения имеют огромное преимущество, так как они взорвутся в течение 14-19 секунд, даже если они не взорвались от основного взрывателя.

В ситуациях, когда граната попадает в объект под определенным углом и не взрывается при ударе, взрыватель все равно взорвет гранату в течение определенного периода времени. Это очень важно, так как если активная граната останется на поле, она может ранить дружественных солдат или мирных жителей.

Боеприпас безопасен при хранении, обращении и эксплуатации и обеспечивает надежную работу гранатомета в любых погодных условиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:	– – –
Калибр:	30×29 мм
Максимальная эффективная дальность:	1700 метров
Радиус поражения:	не менее 6 метров
Диапазон рабочих температур:	от -50 до +50°C
Срок годности:	10 лет

ЭЛЕМЕНТЫ ГРАНАТЫ

ЭЛЕМЕНТЫ ГРАНАТЫ:	– – –
Снаряд:	Осколочно-фугасный
Взрывоопасная начинка:	А-IX-1 (гексоген)
Корпус картриджа:	Сталь
Топливо:	НБПл-14-10
Грунтовка:	КВМ-3

БАЛЛИСТИЧЕСКИЕ ДАННЫЕ

БАЛЛИСТИЧЕСКИЕ ДАННЫЕ:	– – –
Начальная скорость:	185 м/с
Вероятное отклонение:	2,5 м/с
Среднее давление (макс. ):	1200 кгс/см2

ПРЕДОХРАНИТЕЛЬ:	ВМГ-К
Тип взрывателя:	ВМГ-М-Л
Расстояние взрывателя:	от 10 до 60 м
Время самоуничтожения взрывателя:	от 28 до 36 с

УПЛОТНЕНИЕ

УПЛОТНЕНИЕ

29 0032	– – –
Количество патронов в футляре:	120 шт. в трех герметичных металлических коробках
Материал корпуса:	Дерево
Размеры корпуса:	860x380x220 мм
Вес брутто:	47 кг.
Объем кейса:	0,072 м3

СКАЧАТЬ

30х29мм ВОГ-17 ВИДЫ ГРАНАТ

СОВМЕСТИМЫЕ СИСТЕМЫ ВООРУЖЕНИЯ

Автомат АГС-17
Гранатомет

Автомат АГС-30
Гранатомет

Автоматический гранатомет АГС-17 | Military-Today.com

Страна происхождения	Советский Союз
Поступил на службу	1971
Калибр	30 мм
Картридж	30×120 мм
Масса патрона	350 г
Вес (с прицелом и штативом)	31 кг
Вес снаряженного боеукладки	14,5 кг
Длина	840 мм
Длина ствола	290 мм
Начальная скорость	185 м/с
Циклическая скорострельность	400 об/мин
Практическая скорострельность	50–100 об/мин
Емкость магазина	ремни на 29 патронов
Прицельная дальность	800 / 1 700 м
Максимальная дальность	1 700 м

В конце 1960-х годов во время войны во Вьетнаме вооруженные силы США приняли Мк. 19 40-мм автоматический гранатомет. Это мощное оружие рекомендуется себя хорошо во время войны во Вьетнаме. Вскоре после того, как Советский Союз принял на вооружение аналогичную 30-мм автоматический гранатомет. Он известен как АГС-17 «Пламя». Это было разработан в конце 1960-х годов конструкторским бюро КБП и принят на вооружение Советской Армии в 1971 году. широко экспортировался и участвовал в многочисленных войнах, зарабатывая зарекомендовала себя как надежное и эффективное оружие. АГС-17 выпускается до сих пор.

АГС расшифровывается как Автоматический Гранатмёт Станковый. (что по-русски означает установленный автоматический гранатомет). Это оружие способно быстро стрелять большим количеством гранат.

АГС-17 представляет собой ленточное оружие со свободным затвором. со съемным нарезным стволом длиной 29 сантиметров. Это оружие стреляет с открытого затвора. Прицельные приспособления с регулируемым прицелом 800 метров входят в стандартную комплектацию, хотя оптические прицелы с 2,5-кратным увеличением обычно использовал. Максимальная прицельная дальность с оптическим прицелом составляет 1 700 м.

АГС-17 «Пламя» обычно размещается на складной треноге. с дальностью стрельбы как прямой, так и непрямой наводкой. АГС-17 это стрелял из двух рукояток.

Этот автоматический гранатомет может стрелять двумя типами 30х120. мм гранаты — осколочно-фугасный выстрел ВОГ-17М и улучшенный ВОГ-30. Граната ВОГ-17 имеет заявленный радиус поражения 7 м. Подача гранат осуществляется лентами по 29 патронов. размещенный в круглом съемном магазине, обычно называемом «улитка». Каждая граната АГС-17 пусковая установка оснащена 3 магазинами.

С момента принятия на вооружение АГС-17 доказал свою эффективность. стоило в ряде конфликтов, в том числе войне в Афганистане, Чеченские войны и гражданская война в Сирии. Он до сих пор служит в более чем 15 странах и по лицензии производится Болгарией, Китаем, Кубой и Ирак.

Варианты

АГ-17: версия для использования на бронетехнике и вертолетах. Это с электронным управлением, более тяжелым стволом и более высокой скорострельностью. огня. Он также известен как AG-17A.

АГС-30: поступивший на вооружение в 2002 году, АГС-30 представляет собой усовершенствованную версию оригинальный АГС-17. Он почти в два раза легче, точнее и имеет большую длину. дальность, благодаря усовершенствованному выстрелу ВОГ-30, более длинному стволу и более мягкому отскакивать. АГС-30 состоит на вооружении Российской Армии и некоторых спецслужб. подразделений МВД. Он выставлен рядом с АГС-17, но полностью заменить его почему-то не мог предшественник. АГС-30 также используется некоторыми другими страны.

АГЛ-30: Болгарское обозначение.

M93: сербский и черногорское обозначение. Другое используемое название — BGA 30.

30 крон АГС-17: финское обозначение.

Сопутствующее оружие

Мк.19: Эффективный на дистанциях до 1600 метров, Mk.19 поступил на вооружение США в 1968 году. Он использует гранату 40×53 мм, которая может пробить до 50 мм.
